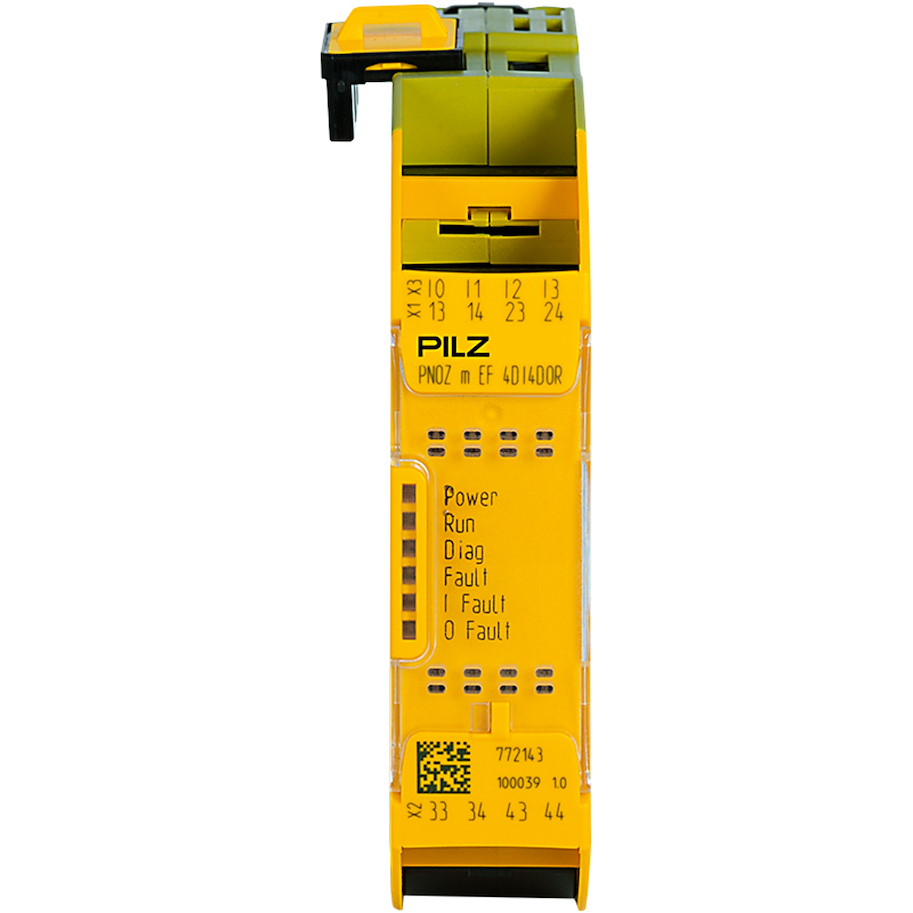

PNOZ m EF 4DI4DOR
CHF 435.80 exkl. MwSt.
PNOZ m EF 4DI4DOR
Verfügbar: Sofort lieferbar
Konfigurierbare sichere Kleinsteuerungen PNOZmulti 2, Erweiterungsmodul, 4 sichere digitale Eingänge, 4 sichere Relaisausgänge.
Allgemeine Daten
| Zulassung | CE UKCA cULus Listed KOSHA TÜV EAC |
| Anwendungsbereich | Fail-safe |
Technische Daten
Elektrische Daten
| Zweck von UINT1 | Versorgung des Moduls |
| Quelle der intern. Spannung | über Basisgerät |
| Spannungsart von UINT1 | DC |
| Zulässige Lasten | ohmsch induktiv |
Eingänge
| Anzahl digitale Eingänge | 4 |
| U Eingang nach EN 61131-2 Typ1 | 24 V DC |
| Potenzialtrennung Eingang | nein |
Relaisausgänge
| Anzahl Relaisausgänge | 4 |
| Gebrauchkat. AC/DC1 Norm | EN 60947-4-1 |
| Spannung AC1 Sicherheitskont. | 250 V |
| Max.Strom AC1 Sicherheitskont. | 6 A |
| Spannung DC1 Sicherheitskont. | 24 V |
| Max.Strom DC1 Sicherheitskont. | 6 A |
| Gebrauchkat. AC15/DC13 Norm | EN 60947-5-1 |
| Spannung AC15 Sicherheitskont. | 230 V |
| Max.Strom AC15 Sicherheitskont | 3 A |
| Spannung DC13 Sicherheitskont. | 24 V |
| Sicherheitskontakte: AC bei UL | 240 V AC G.U. Resistive |
| Pilot Duty R300 nach UL | 24 V DC |
| Kontaktmaterial Relais | AgCuNi |
| zusätz. Kontaktangaben Relais | + 0,2 µm Au |
| Potenzialtrennung RLA | ja |
Umweltdaten
| Norm Umgebungstemperatur | EN 60068-2-14 |
| Umgebungstemperatur | 0 - 60 °C |
| Norm Lagertemperatur | EN 60068-2-1/-2 |
| Feuchtebeanspruchung nach Norm | EN 60068-2-30 EN 60068-2-78 |
| Betauung zulässig ? | unzulässig |
| Zul. Betriebshöhe über NN | 2000 m |
| EMV nach Norm .... | EN 61131-2 |
| Schwingungen nach Norm ... | EN 60068-2-6 |
| Beschleun. Schock nach Norm 1 | 15g |
| Luft- und Kriechstrecken nach | EN 61131-2 |
| Überspannungskategorie | II |
| VerschmutzungsgradLuft.Kriech. | 2 |
| Norm Schutzart | EN 60529 |
| Schutzart Einbauraum | IP54 |
| Schutzart Gehäuse | IP20 |
| Schutzart Klemmen | IP20 |
Potenzialtrennung
| Potenzialtrennung 1 zwischen | RL-Ausgang und Systemspannung |
| Art der Potenzialtrennung 1 | sichere Trennung |
Mechanische Daten
| Einbaulage | waager. auf Hutschiene |
| Abmessungen der Normschiene | |
| Gehäusematerial Unterteil | PC |
| Gehäusematerial Frontplatte | PC |
| Gehäusematerial Oberteil | PC |
| Anschlussklemme | Schraubklemme Federkraftklemme |
| Klemmenart | steckbar |
| Flex. 1 Leiter AWG Angabe | 24 - 12 AWG |
| Abmessung h | 101.4 mm |
| Abmessung b | 22.5 mm |
| Abmessung t | 120 mm |
| Nettogewicht | 190 g |
| Bruttogewicht | 205 g |
| Art.-Nr. | 772143 |
| Hersteller | PILZ |
