Hauptschalter für PV-Anlagen (125–250A)
Hauptschalter
Für die Sicherheit und die elektrische Ausrüstung von Maschinen gelten die Bestimmungen DIN VDE 0110 Teil 1 bzw. IEC/EN 60204-1. Die Anwendung dieser Norm dient auch zur Erreichung der Sicherheitsziele der EG-Maschinenrichtlinie. Ein handbetätigter Hauptschalter muss für jede Netzeinspeisung vorgesehen werden. Er muss als Lasttrennschalter der Gebrauchskategorie AC-23 entsprechen und folgende Anforderungen erfüllen:
- Trennen der elektrischen Ausrüstung vom Netz, wobei nur eine Aus- und eine Ein-Stellung vorhanden ist, deutlich gekennzeichnet mit 0 und 1. Zusätzlich ist eine Ausgelöst-Position zulässig.
- Sichtbare Trennstrecke oder Stellungsanzeige, die Aus nicht anzeigen kann, bevor nicht alle Kontakte tatsächlich offen sind und eine ausreichende Luftstrecke zwischen Kontakten entsprechend der Bestimmung besteht.

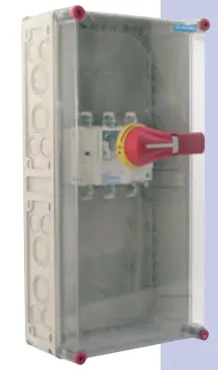

- Dient der Hauptschalter nicht gleichzeitig als Not-Aus Schalter, darf seine Handhabe nicht rot sein. Schwarz oder grau wird empfohlen. Er muss in der Aus-Stellung abschliessbar sein (z.B durch Vorhängeschlösser).
- Alle aktiven Leiter sind von ihrem Netzanschluss zu trennen. Bei TN-Systemen ist es zulässig, dass der N-Leiter getrennt oder nicht getrennt wird.
- Das Ausschaltvermögen muss ausreichend sein, den Strom des grössten Motors im blockierten Zustand zusammen mit der Summe der Betriebsströme aller übrigen Motoren und/oder Verbraucher abzuschalten. Jedoch darf dabei der zulässige thermische Nennstrom des Schalters nicht überschritten werden.
- Die Handhabe für den Hauptschalter muss leicht zugänglich sein und zwischen 0.6 und 1.9m oberhalb der Zugangsebene liegen
